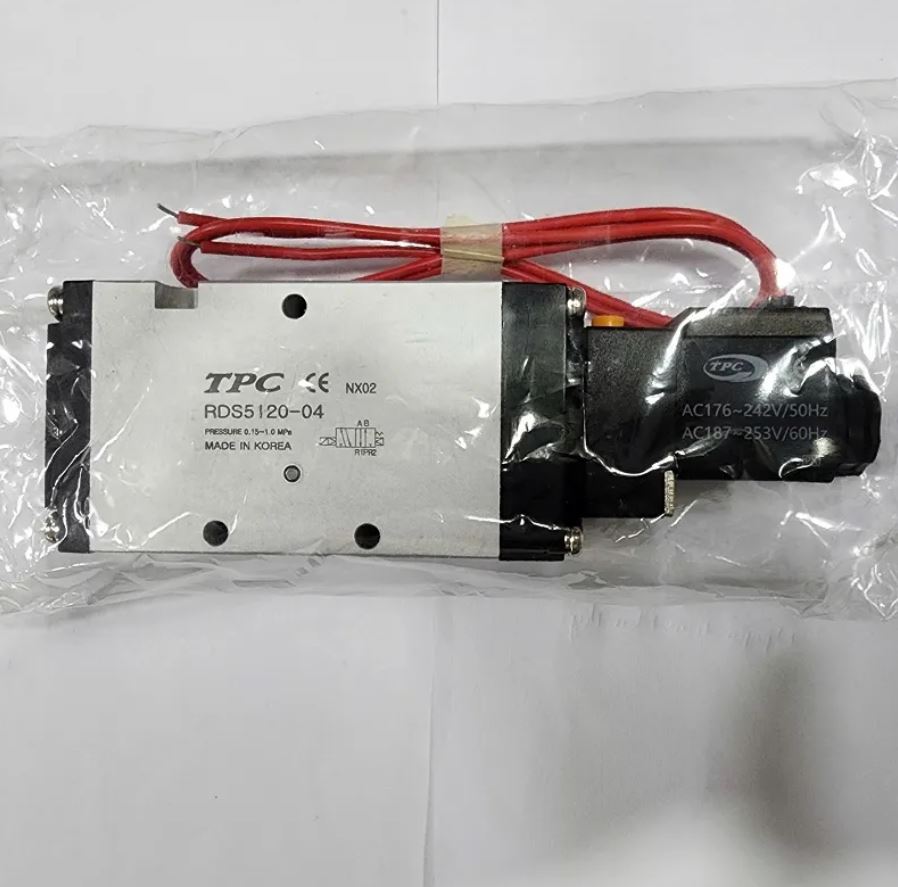

Van điện từ TPC series RDS5000

0 VNĐ

Dòng van điện từ RDS5000 của TPC (Rubber Seal 5-Port Pilot Solenoid Valve) là dòng van khí nén cỡ trung-lớn, lưu lượng cao thuộc series RDS nâng cấp của hãng TPC (Hàn Quốc)

Đặt hàng Tư vấn

Dòng van điện từ RDS5000 của TPC (Rubber Seal 5-Port Pilot Solenoid Valve) là dòng van khí nén cỡ trung-lớn, lưu lượng cao thuộc series RDS nâng cấp của hãng TPC (Hàn Quốc). Đây là lựa chọn rất phổ biến tại Việt Nam cho các ứng dụng đòi hỏi lưu lượng khí mạnh, độ bền cao và kích thước gọn gàng.

Đặc điểm nổi bật

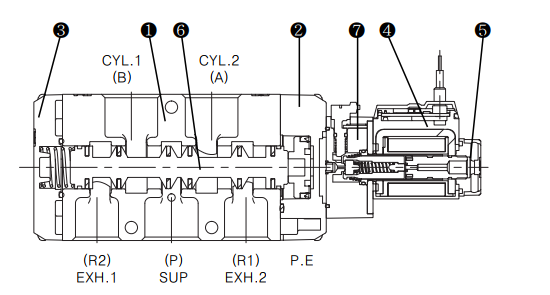

Thiết kế pilot-operated, thân nhôm đúc chắc chắn, seal cao su (rubber seal) bền bỉ.
Kích thước compact: Chiều rộng chỉ 32mm, trọng lượng nhẹ.
Lưu lượng lớn: Cv 2.8 (port 3/8") và Cv 3.2 (port 1/2") — phù hợp điều khiển xi lanh bore Ø40 ~ Ø100mm.
Dễ thay coil, thiết kế thân thiện môi trường (màu trắng), non-lube.
Manual override: Push & lock type.
Có thể ghép manifold (nhiều van trên một base).
LED indicator và surge suppressor trên model DZ.

Thông số kỹ thuật chung RDS5000

Chức năng: 5 cổng / 2 vị trí (5/2 way)
Tác động: Single solenoid (1 coil) hoặc Double solenoid (2 coil)
Port size: Rc(PT) 3/8" (03) hoặc 1/2" (04)
Áp suất làm việc:
- Single: 0.15 ~ 1.0 MPa
- Double: 0.1 ~ 1.0 MPa
Áp suất thử: 1.5 MPa
Tốc độ phản hồi: ≤ 40ms (Single), ≤ 60ms (Double)
Nhiệt độ môi trường: 5 ~ 50°C (tối đa 60°C)
Điện áp coil: DC24V (5), AC110V (1), AC220V (2)
Tiêu thụ điện: DC 1.8 ~ 3.2W (có LED), AC Inrush ~5VA / Holding ~4VA
Lưu chất: Khí nén sạch (không cần bôi trơn)
Trọng lượng: Khoảng 0.45 ~ 0.55 kg (tùy model)

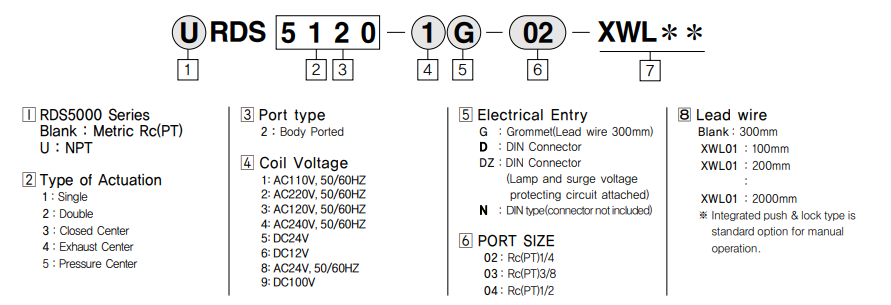

Cách đọc model RDS5000

RDS5 [1/2] [2/3/4] 0 - [Voltage] [Electrical Entry] - [Port]

1 = Single solenoid (1 coil)
2 = Double solenoid (2 coil)
G = Grommet (dây điện)
DZ / D = DIN Connector (có LED + surge suppressor)
03 = Port 3/8"
04 = Port 1/2"

Ví dụ:

RDS5120-5G-03 → 1 coil, DC24V, Grommet, port 3/8"
RDS5220-5DZ-04 → 2 coil, DC24V, DIN + LED, port 1/2" ← rất phổ biến

Các model thông dụng RDS5000 tại Việt Nam

(Có sẵn kho lớn tại TP.HCM và Hà Nội)

Single Solenoid (1 coil) – RDS5120:

RDS5120-5G-03 (DC24V, Grommet, 3/8")
RDS5120-5DZ-03 (DC24V, DIN + LED, 3/8")
RDS5120-5G-04 (DC24V, Grommet, 1/2")
RDS5120-5DZ-04 (DC24V, DIN, 1/2")
RDS5120-2G-03 / 04 (AC220V)

Double Solenoid (2 coil) – RDS5220:

RDS5220-5G-03 (DC24V, Grommet, 3/8")
RDS5220-5DZ-03 (DC24V, DIN + LED, 3/8")
RDS5220-5G-04 (DC24V, Grommet, 1/2")
RDS5220-5DZ-04 (DC24V, DIN + LED, 1/2") ← rất phổ biến
RDS5220-2G-04 (AC220V, Grommet)

Ứng dụng phổ biến

Điều khiển xi lanh khí nén cỡ trung-lớn (AMBN63, AMBN80, AMBN100).
Máy đóng gói, máy ép, máy dập, dây chuyền sản xuất.
Hệ thống khí nén công nghiệp, thiết bị tự động hóa nặng.

So sánh nhanh với các dòng RDS/DS

Tiêu chí	RDS3000	RDS5000 (lớn hơn)	DS6000
Port size	1/4" ~ 3/8"	3/8" ~ 1/2"	3/4"
Lưu lượng (Cv)	0.9 ~ 1.5	2.8 ~ 3.2	≈ 5.0
Ứng dụng	Trung bình	Trung-nặng	Rất nặng
Kích thước	Nhỏ gọn	32mm width	Lớn hơn
