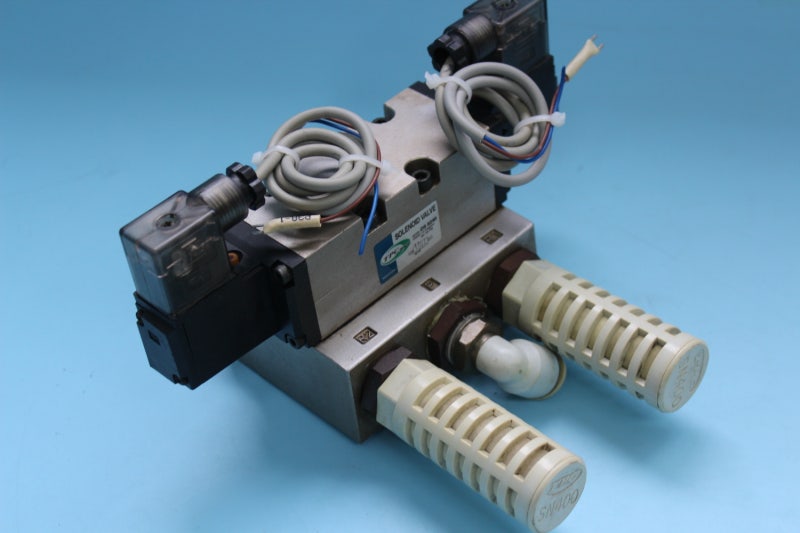

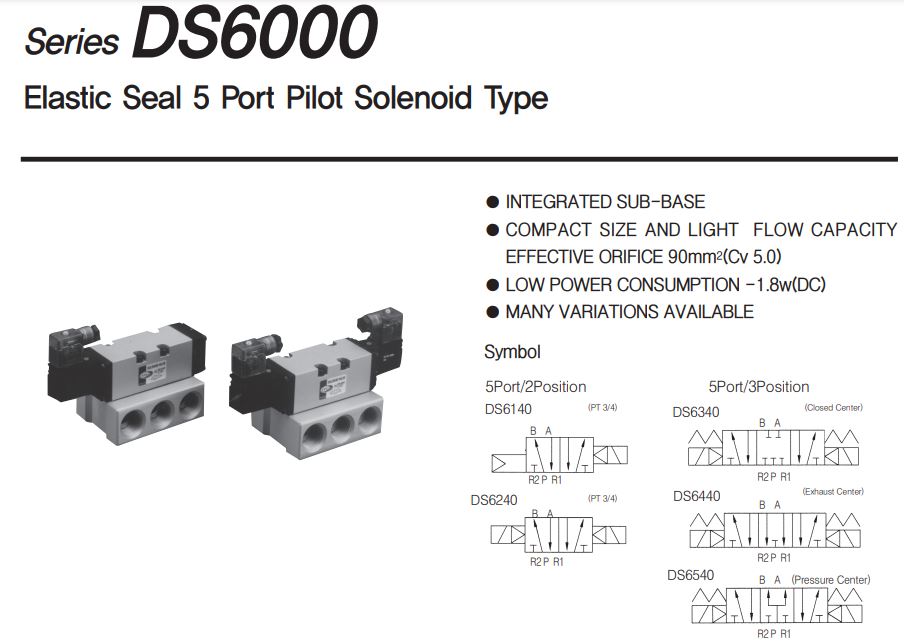

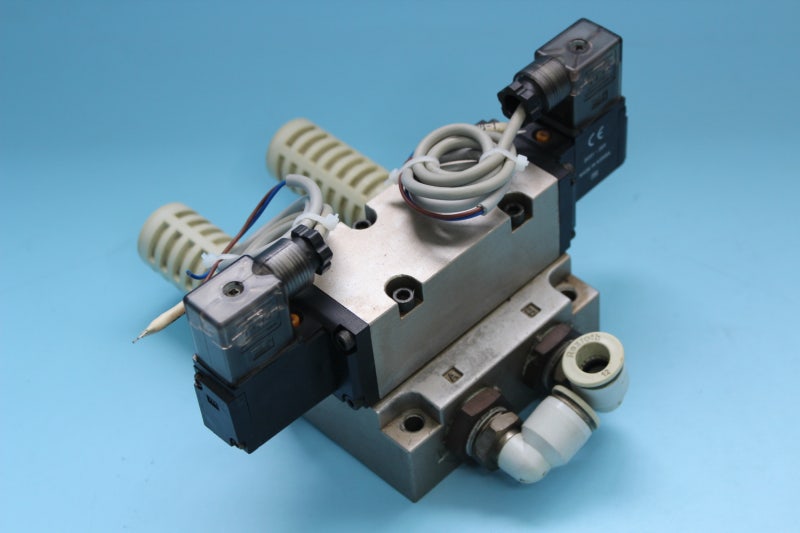

Dòng van điện từ DS6240 của TPC (Double Solenoid – 5/2 Way) thuộc Series DS6000 – dòng van khí nén cỡ lớn, lưu lượng cao nhất của TPC. Đây là model 2 coil (double solenoid) phổ biến cho các ứng dụng công nghiệp nặng tại Việt Nam.
Đặc điểm nổi bật của DS6240
- Chức năng: 5 cổng / 2 vị trí (5/2 way), double solenoid – giữ vị trí khi mất điện (memory function).
- Thiết kế: Pilot-operated, thân nhôm đúc chắc chắn, seal elastic (cao su) bền bỉ, non-lube.
- Lưu lượng lớn: Effective orifice 90 mm² (Cv ≈ 5.0) – phù hợp xi lanh bore Ø80 ~ Ø125mm.
- Compact & nhẹ: So với lưu lượng thì kích thước khá nhỏ gọn.
- Tiêu thụ điện thấp: 1.8W (DC), có LED indicator và surge suppressor (model DZ).
- Manual override: Push type (không khóa) – dễ thao tác tay.
- Ghép manifold: Có thể lắp manifold nếu cần nhiều van.

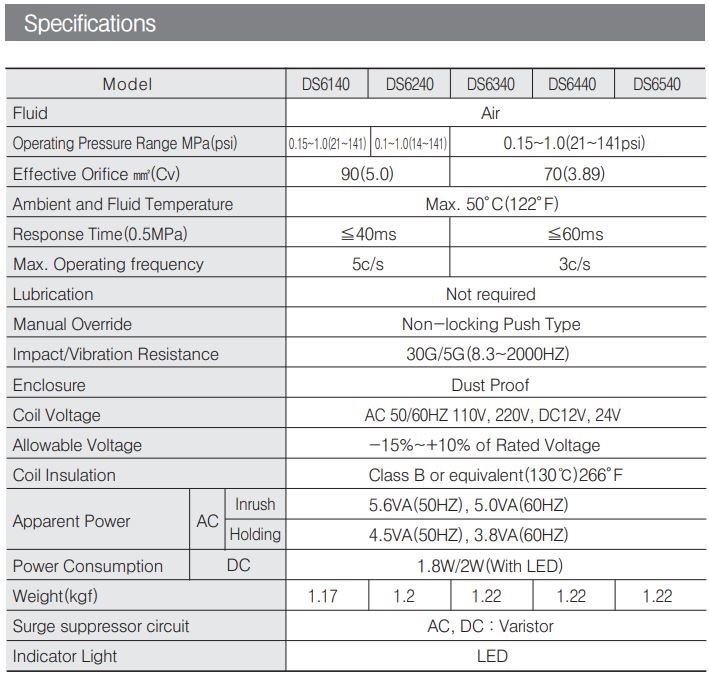

Thông số kỹ thuật DS6240
- Tác động: Double Solenoid (2 coil)
- Port size: Rc(PT) 3/4" (06) – 5 cổng
- Áp suất làm việc: 0.1 ~ 1.0 MPa (1 ~ 10 bar)
- Áp suất thử: 1.5 MPa
- Tốc độ phản hồi: ≤ 60 ms (tại 0.5 MPa)
- Tần số hoạt động tối đa: 3 chu kỳ/giây
- Nhiệt độ: 5 ~ 50°C (tối đa 60°C)
- Điện áp coil: DC24V (5), AC110V (1), AC220V (2)
- Tiêu thụ điện: DC 1.8W / 2W (có LED); AC Inrush 5.6VA, Holding 4.5VA (50Hz)
- Cách ly coil: Class B (130°C)
- Bảo vệ: IP65 (Dust proof), surge suppressor Varistor
- Trọng lượng: Khoảng 1.2 kg

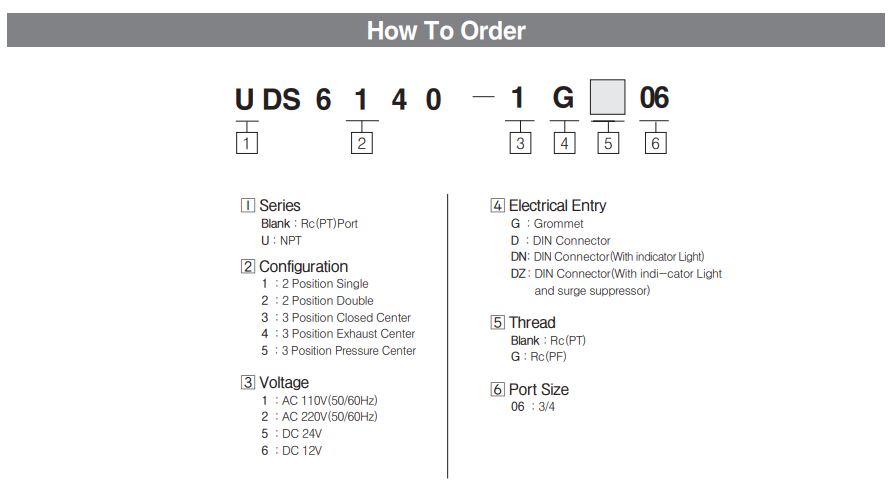

Cách đọc model DS6240
DS6240 - [Voltage] [Electrical Entry] - 06
- Voltage: 5 = DC24V, 2 = AC220V, 1 = AC110V
- Electrical Entry:
- G = Grommet (dây điện)
- DZ = DIN Connector (có LED + surge suppressor) ← phổ biến nhất
- D / DN = DIN Connector
Model thông dụng:
- DS6240-5G-06 (DC24V, Grommet)
- DS6240-5DZ-06 (DC24V, DIN + LED) ← rất phổ biến
- DS6240-2G-06 (AC220V, Grommet)
- DS6240-2DZ-06 (AC220V, DIN + LED)
Kích thước chính (Dimension – Basic)
- Chiều dài (Grommet): ≈177 mm
- Chiều rộng thân: ≈80 mm
- Chiều cao: ≈125 mm (bao gồm coil)
- Khoảng cách lỗ lắp: 4-M5×0.8
- Lead wire (G): ≈300 mm
- Port: 5 × Rc 3/4"
Ứng dụng phổ biến tại Việt Nam
- Điều khiển xi lanh khí nén cỡ lớn (AMBN80, AMBN100, xi lanh tie-rod).
- Máy ép, máy dập, máy ép nhựa, máy cán.
- Dây chuyền sản xuất nặng, hệ thống nâng hạ pallet.
- Hệ thống khí trung tâm công nghiệp.
Lưu ý sử dụng & mua hàng
- Nên dùng DC24V + DZ (DIN + LED) để an toàn, dễ bảo trì và phát hiện lỗi.
- Luôn lắp bộ lọc khí (Filter Regulator) trước van để tăng tuổi thọ.
- Hàng có sẵn hoặc order nhanh tại TP.HCM và Hà Nội qua: TPC Vietnam, Amazen, Thủy Khí Điện, Hàn Mỹ Việt, Metrofa, PLE…
- Giá tham khảo: Liên hệ trực tiếp (thường dao động tùy coil và số lượng).
LIÊN HỆ ĐỂ ĐƯỢC TƯ VẤN MIỄN PHÍ :
0902 747 188 - 0938 616 002 : kd.hoaiduc@gmail.com
