Thông tin chung
- Hãng sản xuất: ISHAN Precision Ind. Co., Ltd (Taiwan)
- Dòng sản phẩm: DFA Series (Positive Displacement / Volumetric Pressurized Type)
- Loại: Bộ phân phối dầu thể tích (piston distributor), hoạt động theo nguyên lý áp suất nạp – xả định lượng
- Ứng dụng: Hệ thống bôi trơn trung tâm (Centralized Lubrication System) cho máy CNC, máy ép, máy tiện, máy phay, máy công nghiệp…
- Đặc điểm nổi bật:
- Phân phối dầu định lượng chính xác mỗi chu kỳ (không phụ thuộc độ nhớt dầu & thời gian).
- Hoạt động theo kiểu áp suất dương (pressurized quantitative).
- Kết hợp tốt với bơm YET / YA series của ISHAN.
- Có van xả áp (pressure relief) trên bơm.
- Độ bền cao, dễ lắp đặt, bảo trì đơn giản.
Nguyên lý hoạt động
- Dầu từ bơm đẩy vào → piston di chuyển, nạp dầu vào khoang trên.
- Áp suất đẩy dầu ra các đầu ra (output) với lượng định sẵn.
- Khi bơm xả áp → piston trở về vị trí ban đầu, chuẩn bị cho chu kỳ sau.

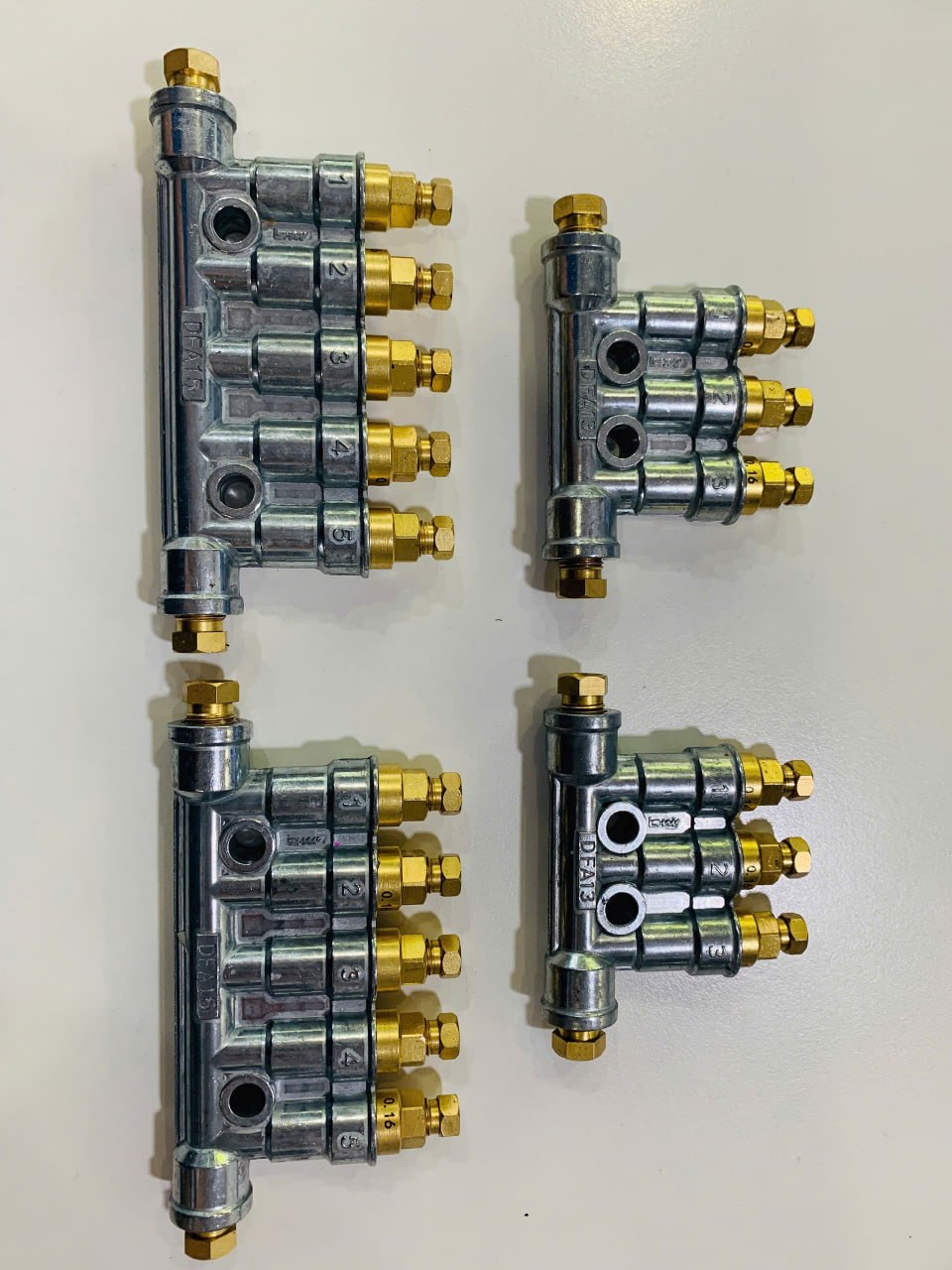

Bảng thông số kỹ thuật DFA Series
| Model | Số đầu ra (Output) | Kích thước A (mm) | Kích thước B (mm) | Lưu lượng mỗi đầu ra (cc/stroke) | Trọng lượng (g) | Áp suất làm việc |
|---|---|---|---|---|---|---|
| DFA12 | 2 | 76 | 34 | 0.03 / 0.06 / 0.1 / 0.16 | ~168 | 15 ~ 25 kgf/cm² |

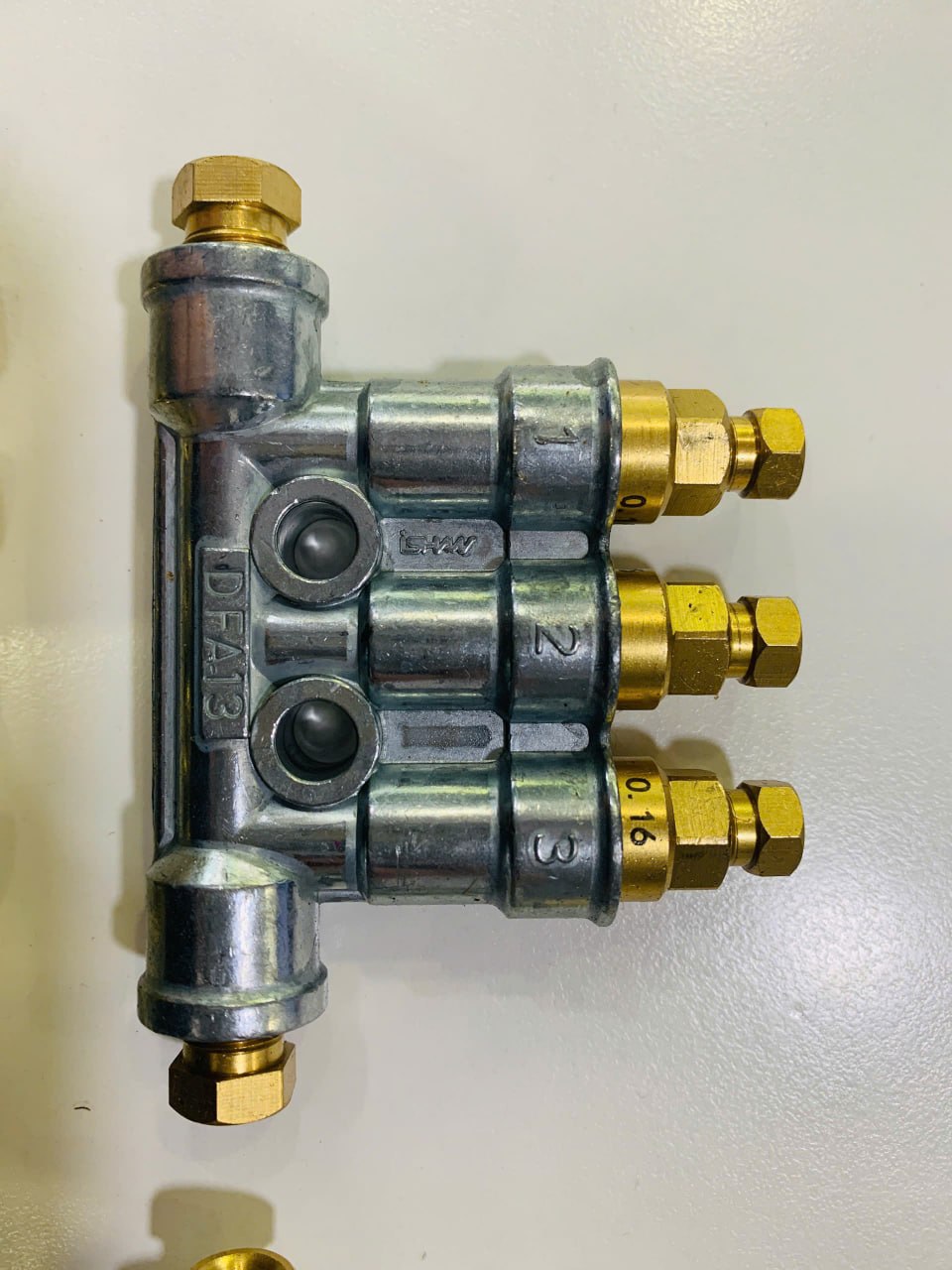

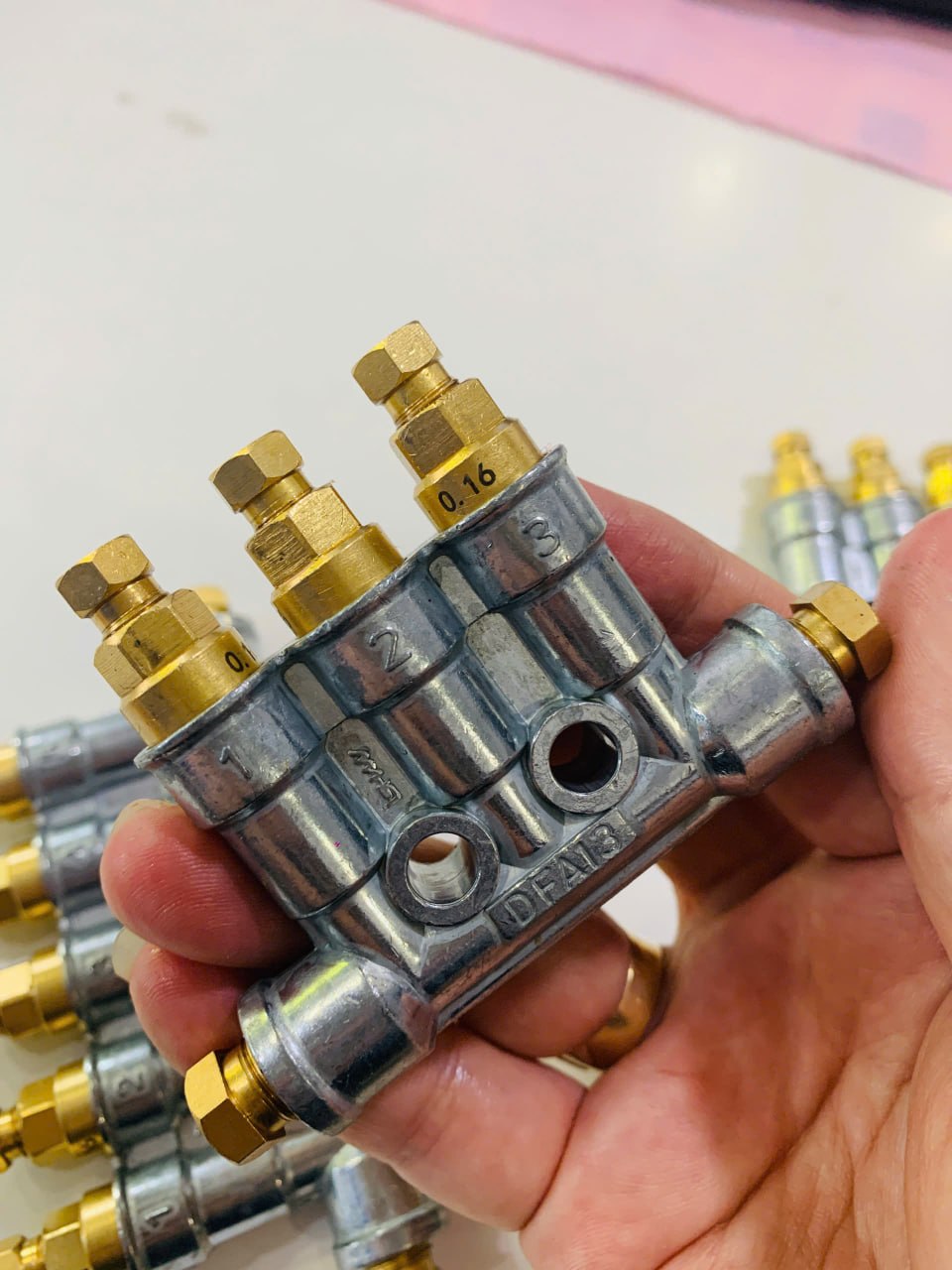

| DFA13 | 3 | 93 | 17 | 0.03 / 0.06 / 0.1 / 0.16 | ~200 | 15 ~ 25 kgf/cm² |
| DFA14 | 4 | 96 | 34 | 0.03 / 0.06 / 0.1 / 0.16 | ~230 | 15 ~ 25 kgf/cm² |

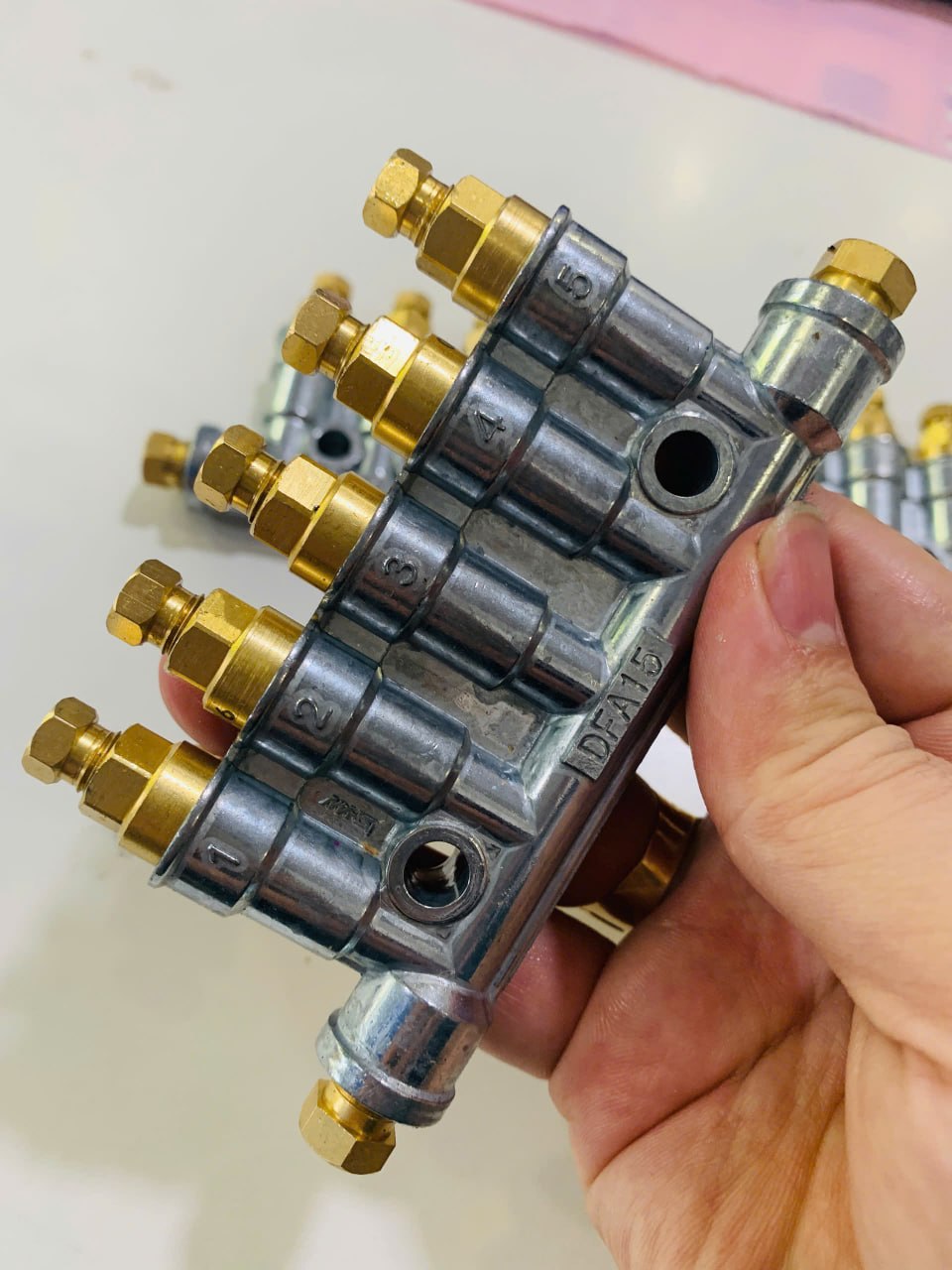

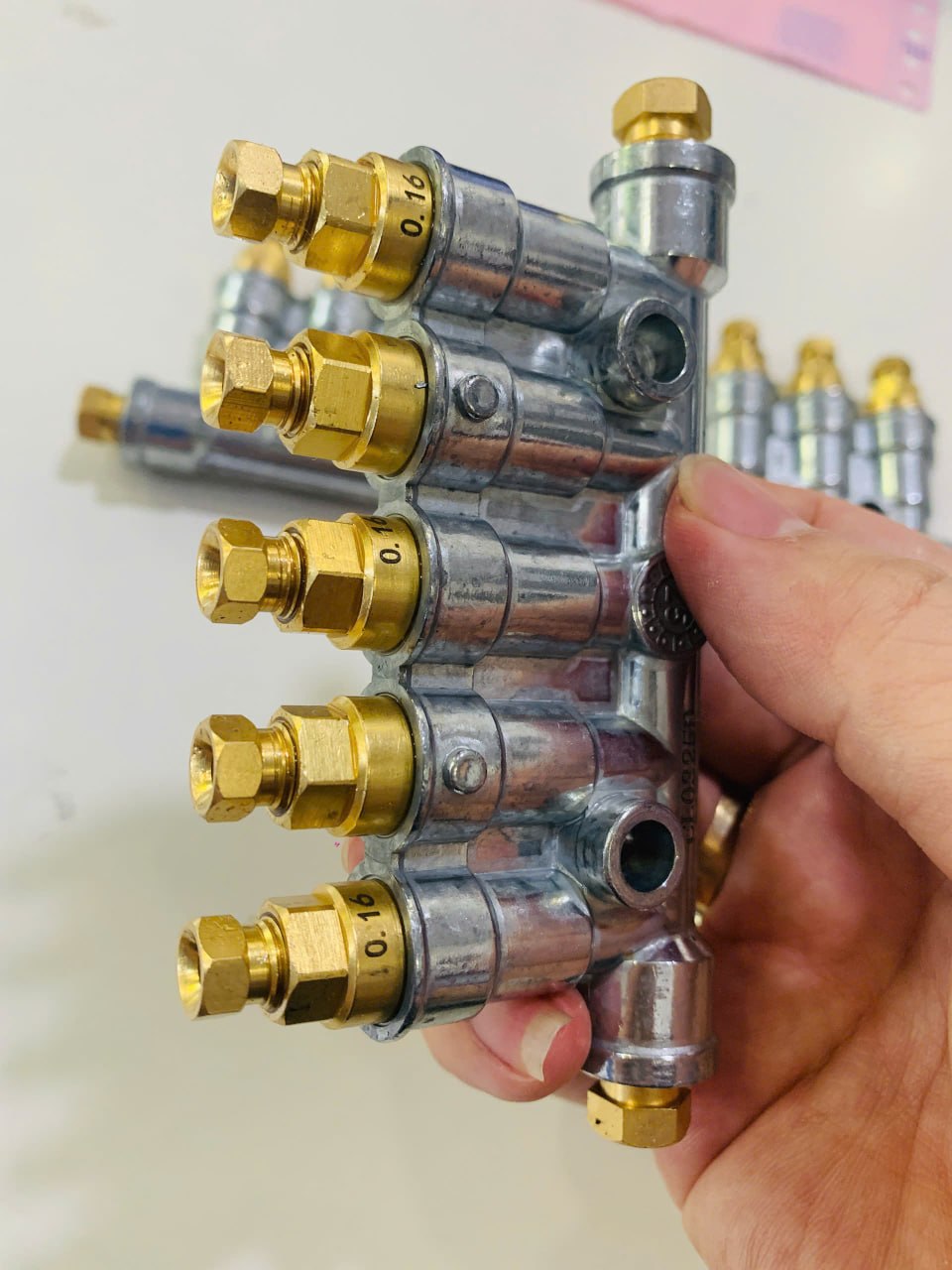

| DFA15 | 5 | 110 | 51 | 0.03 / 0.06 / 0.1 / 0.16 | ~260 | 15 ~ 25 kgf/cm² |
| DFA16 | 6 | 127 | 68 | 0.03 / 0.06 / 0.1 / 0.16 | ~283 | 15 ~ 25 kgf/cm² |
Lưu ý:
- Lưu lượng tiêu chuẩn thường là 0.1 cc/stroke (có thể đặt hàng theo yêu cầu).
- Áp suất tối đa: 25 kgf/cm² (≈ 2.5 MPa).
- Dầu sử dụng: Dầu bôi trơn độ nhớt 32 ~ 220 cSt.
- Kết nối vào/ra: Thường dùng ống Φ6mm (inlet) và Φ4mm (outlet).
Lưu ý lắp đặt & sử dụng
- Phải kết hợp với bơm có chức năng xả áp (pressure relief type).
- Nên lắp công tắc áp suất (pressure switch) để giám sát hệ thống.
- Lắp van một chiều nếu cần tránh dầu chảy ngược.
LIÊN HỆ ĐỂ ĐƯỢC TƯ VẤN MIỄN PHÍ :
0902 747 188 - 0938 616 002 : kd.hoaiduc@gmail.com
